[충청뉴스 이성현 기자] 국내 연구진이 반도체 소자 내 과열 해결방법을 제시했다.

한국과학기술원(KAIST)은 기계공학과 이봉재 교수 연구팀이 세계 최초로 기판 위에 증착된 금속 박막에서 ‘표면 플라즈몬 폴라리톤’에 의해 발생하는 새로운 열전달 모드를 측정하는 데 성공했다고 18일 밝혔다.

연구팀은 나노 스케일 두께의 금속 박막에서 열확산을 개선하기 위해 금속과 유전체 경계면에서 발생하는 표면파인 표면 플라즈몬 폴라리톤을 활용했다.

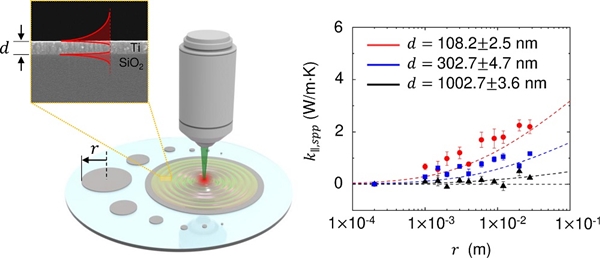

이 새로운 열전달 모드는 기판에 금속 박막을 증착하면 발생하기 때문에, 소자 제작과정에 활용성이 높으며 넓은 면적에 제작이 가능하다는 장점이 있다. 연구팀은 반경이 약 3cm인 100나노미터 두께의 티타늄 박막에서 발생하는 표면파에 의해 열전도도가 약 25% 증가함을 보였다.

이봉재 교수는 "이번 연구의 의의는 공정난이도가 낮은 기판 위에 증착된 금속 박막에서 일어나는 표면파에 의한 새로운 열전달 모드를 세계 최초로 규명한 것으로, 이는 초고발열 반도체 소자 내 과열점 바로 근처에서 효과적으로 열을 분산시킬 수 있는 나노스케일 열 분산기로 응용 가능하다ˮ고 설명했다.
