[충청뉴스 이성현 기자] 국내 연구진이 단·중거리 라이다 응용을 위한 고성능 센서 소자를 개발했다.

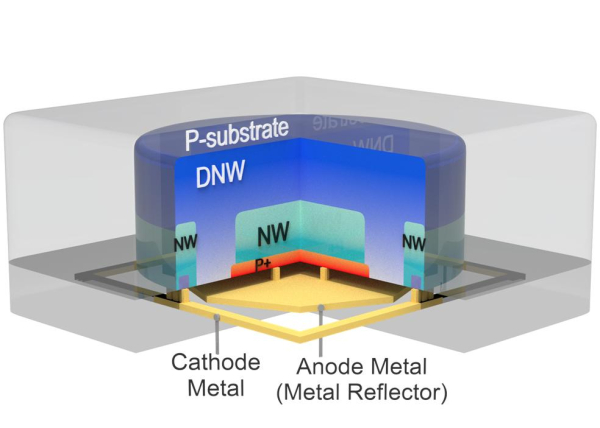

한국과학기술연구원(KIST)은 차세대반도체연구소 이명재 박사팀이 40nm 후면 조사형 CMOS 이미지 센서 공정을 기반으로 mm 수준으로 물체를 식별할 수 있는 ‘단광자 아발란치 다이오드(SPAD)’를 개발했다고 밝혔다.
단광자까지 검출 가능한 초고성능 센서 소자인 SPAD는 그 개발 난이도가 매우 높아 현재까지 일본의 Sony만이 90nm 후면 조사형 CMOS 이미지 센서 공정을 기반으로 SPAD 기반 라이다 제품화에 성공해 애플 제품에 공급하고 있다.
Sony의 SPAD는 이전까지 학계에서 보고된 후면조사형 단광자 아발란치 다이오드 보다 우수한 효율 특성을 갖는다는 특징이 있지만 이에 반해 약 137~222ps의 타이밍 지터 성능을 보여 단거리/중거리 라이다 응용에서 요구되는 사용자 구분, 제스처 인식 및 사물의 정확한 형태 인식을 구현하기에 부족했다.
그런데 KIST가 개발한 단광자 센서 소자는 타이밍 지터 성능을 56ps로 2배 이상 크게 향상시켰으며, 거리 분해능 또한 약 8mm 수준까지 향상돼 단거리/중거리용 라이다 센서 소자로서의 활용 가능성이 매우 높다.
또 SK 하이닉스와의 공동연구를 통해 양산용 반도체 공정인 40nm 후면조사형 CMOS 이미지 센서 공정을 기반으로 SPAD를 개발했기 때문에 즉각적인 국산화 및 제품화가 가능할 것으로 기대된다.
KIST 이명재 책임연구원은 “반도체 라이다 및 3D 이미지센서의 핵심 원천기술로 상용화될 경우 우리나라의 전략 산업인 메모리반도체에 더해 차세대 시스템반도체에서도 경쟁력을 크게 강화할 수 있을 것”이라고 말했다.
